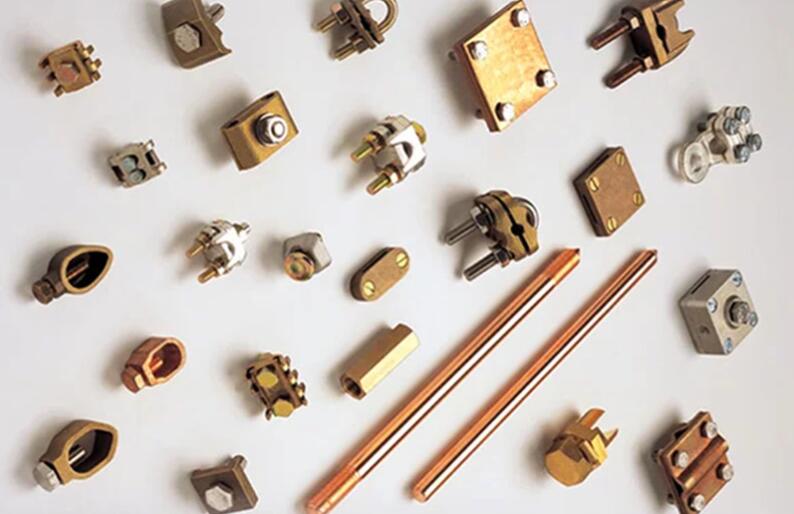

Diretrizes para equipamentos de aterramento e proteção contra raios
Pessoas morrem todos os anos devido a quedas de raios. Durante uma tempestade, um raio pode fornecer até 200{1}} amperes de eletricidade em questão de segundos. O aspecto mais importante a compreender sobre a protecção contra raios é que não só as descargas atmosféricas directas podem ter efeitos devastadores sobre as pessoas, os edifícios e o ambiente natural, mas também, mais frequentemente, os equipamentos electrónicos são danificados por sobretensões causadas por descargas atmosféricas remotas (causadas por relâmpagos). . pulso eletromagnético ou LEMP) ou operações de comutação em grandes sistemas elétricos.
Para se protegerem adequadamente, os edifícios e equipamentos eletrônicos devem utilizar equipamentos de proteção contra raios e aterramento projetados e testados de acordo com os melhores padrões internacionais. A norma internacional para proteção contra raios é chamada IEC 62305 – "Proteção contra raios" (também aceita como padrão nacional por muitos países), adotada especificamente pelo Bureau of Indian Standards como IS IEC 62305, uma de suas seções explica a proteção contra raios de estruturas de construção sem restrições de altura Necessidades de planejamento, instalação, teste e manutenção do sistema.
O projeto adequado dos sistemas de proteção contra raios (incluindo terminais aéreos, condutores de descida, aterramento) é importante para garantir que a capacidade do edifício de ser protegido contra descargas atmosféricas e seus efeitos seja aprimorada. Infelizmente, a maioria dos edifícios hoje segue sistemas que não cumprem os requisitos básicos ou legais. Porque apenas uma saída de ar vertical não pode resolver o propósito de proteção do edifício, a menos que todo o edifício seja totalmente protegido usando o método do ângulo de proteção, método do condutor de malha ou método da bola rolante.
Somente fazendo o seguinte pode ser alcançada uma proteção eficaz contra raios:
tipo de proteção
Níveis de proteção baseados na avaliação de risco
O produto é tecnicamente qualificado e está em conformidade com as mais recentes normas IEC relevantes
Tamanho e dimensões da peça
Localização e cobertura do terminal
Roteamento e conexões de fios
Medidas de aterramento adequadas e necessárias
Utilize adequadamente ingredientes naturais como downlinks, se aplicável.
Diretrizes de Projeto: As seguintes diretrizes de projeto precisam ser seguidas para garantir uma instalação mais segura de SPL externo.
Se possível, condutores de descida devem ser instalados em todos os cantos expostos da estrutura.
O condutor de descida deve formar uma continuação direta do condutor de terminação aérea
Reto e vertical para fornecer o caminho mais curto e direto para a Terra
Devem ser evitados laços em condutores de descida, mas caso isso não seja possível, a distância “s” deve ser mantida.
Conecte os condutores de descida às calhas ou calhas, mesmo que estejam cobertos com isolamento.
Não são permitidas múltiplas conexões usando materiais diferentes.
Condutores subdimensionados (materiais não qualificados mencionados na Tabela – 5 da IEC 62305-3) devem ser estritamente evitados.
Quando a distância entre o condutor de descida e o material combustível não puder ser garantida, a seção transversal do condutor de descida não deverá ser inferior a 100 milímetros quadrados.
O isolamento elétrico entre terminações aéreas ou condutores de descida e peças metálicas estruturais, acessórios metálicos e sistemas internos pode ser obtido fornecendo uma distância "d" entre as peças que seja maior que a distância de separação "s".
S'=(Ki) x {Kc/Km} x L
em:
Ki – depende do nível LPS selecionado
Kc – depende da corrente do raio que flui através do condutor de descida
Km – depende do material de isolamento elétrico
L – Comprimento em metros ao longo da terminação aérea ou condutor de descida a partir do qual deve ser considerada a distância de separação até o ponto EPB mais próximo.
Normas (IEC): A Comissão Eletrotécnica Internacional desenvolve e publica normas internacionais para todas as tecnologias elétricas, eletrônicas e relacionadas e é a organização internacional líder na área.
IEC 62305 – Proteção contra raios é o documento de mais alto nível que informa os padrões de proteção contra raios em todo o mundo.
UL e CSA são organismos de certificação norte-americanos amplamente seguidos nos Estados Unidos, Canadá e outras partes do mundo.
UL 467: Equipamento de aterramento e ligação,
UL 96A: Requisitos de instalação para sistemas de proteção contra raios e C22 são vários padrões importantes neste campo.
Resumindo: Sistemas de aterramento e proteção contra raios devem ser instalados para garantir a segurança do pessoal e proteger edifícios e equipamentos eletrônicos contra descargas atmosféricas.
