Problemas de ruído no hardware eletrônico podem ser uma dor de cabeça significativa para os fabricantes e usuários finais. Como fornecedor de hardware eletrônico, encontrei vários problemas de ruído ao longo dos anos e desenvolvi estratégias eficazes de solução de problemas. Neste blog, compartilharei algumas etapas práticas para ajudá -lo a diagnosticar e resolver problemas de ruído no hardware eletrônico.
Compreendendo os tipos de ruído na eletrônica
Antes de mergulhar em solução de problemas, é essencial entender os diferentes tipos de ruído que podem ocorrer no hardware eletrônico. Existem duas categorias principais: ruído interno e ruído externo.
O ruído interno é gerado dentro dos próprios componentes eletrônicos. Pode ser causado por fatores como ruído térmico, ruído de tiro e ruído de cintilação. O ruído térmico, também conhecido como Johnson - Nyquist Ruído, é resultado do movimento aleatório dos elétrons devido à temperatura. O ruído de tiro ocorre quando há um fluxo discreto de transportadores de carga, como em dispositivos semicondutores. O ruído de flerta, ou ruído de 1/f, é mais proeminente em baixas frequências e geralmente está relacionado à qualidade dos componentes eletrônicos.
O ruído externo, por outro lado, vem de fontes fora do hardware. Isso pode incluir interferência eletromagnética (EMI) de dispositivos eletrônicos próximos, ruído da linha de energia e interferência de frequência de rádio (RFI). A EMI pode ser particularmente problemática nos sistemas eletrônicos modernos, pois mais e mais dispositivos são embalados em espaços menores, aumentando a probabilidade de interferência.
Etapa 1: isole o problema
A primeira etapa na solução de problemas de ruído é isolar a fonte do ruído. Comece observando o comportamento do hardware. O ruído ocorre o tempo todo, ou apenas sob certas condições? Por exemplo, isso acontece quando um dispositivo específico é ativado ou quando o hardware é conectado a uma fonte de energia específica?
Se possível, desconecte todos os componentes essenciais do sistema principal. Isso pode ajudá -lo a determinar se o ruído vem de um desses dispositivos periféricos. Por exemplo, se você estiver experimentando ruído em um sistema de computador, tente desconectar discos rígidos externos, dispositivos USB e outros periféricos um por um para ver se o ruído persiste.
Etapa 2: verifique a fonte de alimentação
Uma fonte de alimentação barulhenta é uma causa comum de problemas de ruído no hardware eletrônico. O ruído da linha de energia pode introduzir sinais indesejados no sistema, que podem se manifestar como ruído audível ou interferência nos sinais eletrônicos.
Para verificar a fonte de alimentação, use um multímetro para medir a tensão e a ondulação da fonte de energia. Ripple é a pequena quantidade de tensão CA que pode estar presente em uma fonte de alimentação CC. A ondulação excessiva pode indicar um problema com a fonte de alimentação, como um capacitor com defeito ou um problema com o regulador de tensão.
Se você suspeitar que a fonte de alimentação é a fonte do ruído, tente usar uma tomada diferente ou um condicionador de energia. Um condicionador de energia pode ajudar a filtrar o ruído da linha de energia e fornecer uma fonte de alimentação mais limpa ao hardware.
Etapa 3: Examine o aterramento
O aterramento adequado é crucial para reduzir o ruído no hardware eletrônico. Uma conexão fraca no solo pode causar interferência elétrica e aumentar a probabilidade de problemas de ruído.
Verifique todas as conexões de aterramento no hardware. Certifique -se de que todos os componentes estejam adequadamente aterrados e que os fios do solo não estejam soltos ou danificados. Em alguns casos, adicionar uma conexão de terra adicional ou melhorar o solo existente pode ajudar a reduzir o ruído.
Por exemplo, em uma placa de circuito impresso (PCB), verifique se os planos de terra são contínuos e que não haja quebras ou shorts nos traços do solo. Se você estiver trabalhando com um sistema eletrônico maior, como um rack de servidor, verifique se o rack inteiro está devidamente aterrado.
Etapa 4: Procure fontes EMI e RFI
Como mencionado anteriormente, o EMI e o RFI podem ser fontes significativas de ruído no hardware eletrônico. Para identificar possíveis fontes de EMI e RFI, use um detector EMI/RFI. Este dispositivo pode ajudá -lo a localizar as fontes de interferência eletromagnética e de rádio - frequência.
Fontes comuns de EMI e RFI incluem roteadores sem fio próximos, fornos de microondas e luzes fluorescentes. Se você encontrar uma fonte de interferência, tente afastar o hardware da fonte ou usar a blindagem para bloquear a interferência.
A blindagem pode estar na forma de gabinetes de metal, juntas condutivas ou tinta de proteção. Por exemplo, se você tiver um componente eletrônico sensível que está sendo afetado pelo EMI, poderá colocá -lo em um gabinete de metal para protegê -lo dos campos eletromagnéticos.
Etapa 5: Inspecione os componentes
Às vezes, o ruído pode ser causado por um componente com defeito dentro do hardware. Inspecione todos os componentes quanto a sinais de dano ou desgaste. Procure componentes queimados, capacitores rachados ou conexões soltas.
Se você suspeitar que um componente específico seja a fonte do ruído, tente substituí -lo por um novo. Por exemplo, se você estiver experimentando ruído em um amplificador de áudio e suspeita que o capacitor de entrada esteja com defeito, substitua -o por um novo capacitor das mesmas especificações.
Etapa 6: Use o equipamento de teste
Equipamentos de teste, como osciloscópios e analisadores de espectro, podem ser inestimáveis para solucionar problemas de ruído. Um osciloscópio pode ajudá -lo a visualizar os sinais elétricos no hardware e identificar quaisquer formas de onda anormais que possam estar causando o ruído.
Um analisador de espectro, por outro lado, pode mostrar a distribuição de frequência do ruído. Isso pode ajudá -lo a determinar se o ruído está dentro de uma faixa de frequência específica, que pode fornecer pistas sobre a fonte do ruído.
Produtos relacionados

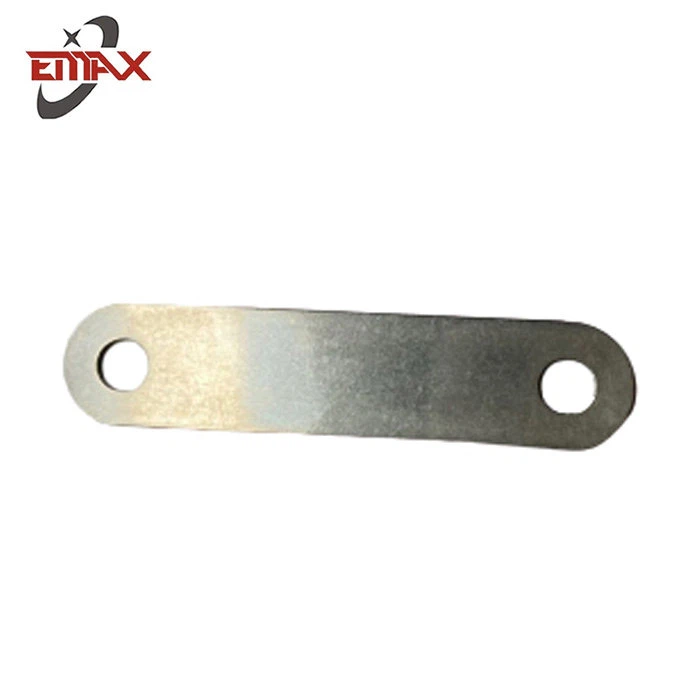

Como fornecedor de hardware eletrônico, oferecemos uma variedade de produtos que podem ajudá -lo a abordar problemas de ruído e melhorar o desempenho do seu hardware eletrônico. Confira o nossoMT - 1705 Polo Suporte de suporte de pólo, que é feito de materiais de alta qualidade e pode fornecer uma solução de montagem estável para seus dispositivos eletrônicos. Nós também temosPeças de reposição de aço galvanizadorque podem ser usados em várias aplicações eletrônicas ePeças de reposição de aço inoxidável eletrônicasque oferecem excelente resistência à corrosão e durabilidade.
Conclusão
Solução de problemas de problemas de ruído no hardware eletrônico requer uma abordagem sistemática. Seguindo as etapas descritas neste blog, você pode efetivamente identificar e resolver problemas de ruído em seus sistemas eletrônicos. Se você ainda está tendo problemas ou precisar de mais assistência, não hesite em alcançar os alcançá -los. Estamos aqui para ajudá -lo a encontrar as melhores soluções para suas necessidades de hardware eletrônico. Esteja você procurando peças de reposição ou precisa de conselhos sobre redução de ruído, temos a experiência e os produtos para apoiá -lo. Entre em contato conosco para iniciar uma discussão de compras e leve seu hardware eletrônico para o próximo nível.
Referências
- Horowitz, P. & Hill, W. (1989). A arte da eletrônica. Cambridge University Press.
- Paul, CR (2006). Introdução à compatibilidade eletromagnética. Wiley - Intersciência.
